特点

本产品是基于38kHz信号调制解调的红外收发器。采用全硬件转换原理，该设备只是红外信号与RS485信号进行转换的透明通信通道，不进行任何协议的转换功能，因而支持全协议操作。设备提供直流电源供电方式，直流电供电可选择5V供电或者9V-24V(设备标称12V)供电，可按客户定制选择。JDR-11外壳是采用的具有IP54及以上的防水防护能力,更适用于户内和户外使用。

性能指标

调制解调信号频率：38kHz

通信速率：最高支持2400bps（推荐使用1200bps通信效果最佳）

通信距离及角度：≤6米, ≤15°

功耗：≤0.5W

气候条件: 工作温度：0℃～+50℃    存储温度：-10℃～+60℃

         相对湿度：< 75%

尺寸： 83mm×58mm×34mm

接线示意图

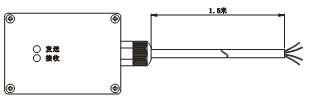

外形图

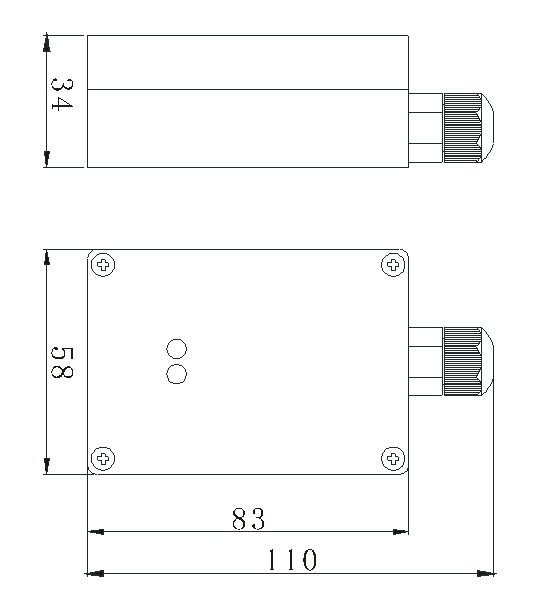

外形尺寸图
